Наконечник паяльника дуже важлива деталь, від якої залежить якість паяння. Сучасні паяльники мають змінний наконечник, що дозволяє використовувати найбільш підходящий для паяння компонентів різних типів та розмірів. Щоб правильно вибрати наконечник, необхідно знати, який у вас тип паяльника.

Якими бувають жала для паяльників

Наконечник з’ємного паяльника має форму металевого циліндра з голкою на одному кінці та порожниною на іншому кінці, в яку вставляється нагрівач при встановленні наконечника. Зверху наконечник закритий циліндричним тримачем з гайкою, що нагвинчується. Заміна наконечника не становить складності, оскільки займає лише кілька секунд і може бути повторена під час паяння.

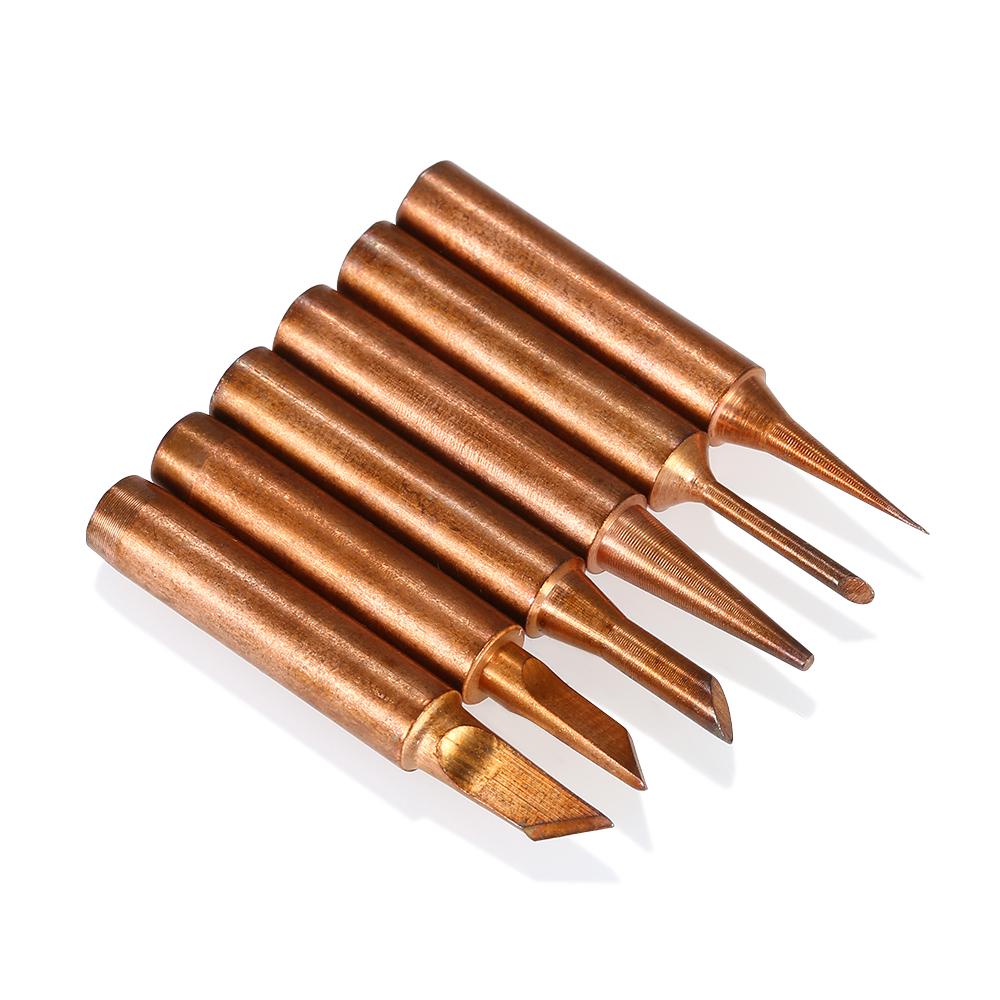

Залежно від особливостей процесу паяння існують різні типи жал паяльників:

  • Конічна форма найпоширеніша форма жала паяльника. Вони мають довжину кілька сантиметрів та заокруглену півсферу на кінчику. Такий наконечник входить до базової комплектації паяльників. Вони призначені для паяння невеликих елементів.
  • Плоский наконечник дозволяє використовувати його для паяння великих компонентів.
  • Наконечник-голка ідеально підходить для ювелірних робіт. Гострий кінчик призначений для високоточного паяння та досягнення важкодоступних місць. Однак через низьку теплоємність навіть при невеликому охолодженні вона прилипає до деталей. Тому вона використовуються рідко.
  • Наконечник-крапля спеціально розроблений для полегшення перенесення рідкого припою.
  • Наконечник-лопатка використовується для припаювання та відпаювання великих компонентів.
  • Наконечник, призначений для паяння компонентів з поверхневим монтажем, має спеціально сплощені кінці.
  • Наконечники з гарячим повітрям спеціально розроблені для паяння друкованих плат, і генерують дуже гарячий потік повітря, для нагрівання самого елемента та поверхні паяння.

Нащо звернути увагу при виборі жала

При виборі відповідного жала паяльника необхідно враховувати такі особливості:

  • тип паяння: конічні жала підходять для невеликих компонентів, тоді як SMD-компонентів потрібні спеціальні плоскі жала
  • марка паяльника деякі виробники паяльників можуть рекомендувати використовувати певну модель жала
  • матеріали виготовлення мідь, нікельована мідь, олово, кераміка
  • розміри та форми, підбираються відповідно до технічних характеристик паяного компонента

Найчастіше на ринку зустрічаються жала з міді. Цей метал гарним провідником тепла, але швидко окислюється у процесі експлуатації та характеризується низькою зносостійкістю. Мідні наконечники підходять для паяння проводів та великих елементів.

Наконечники з нікелевим покриттям мають підвищену міцність і корозійну стійкість, але мають нижчу теплопровідність, ніж мідні. Вони використовуються для паяння матеріалів, що вступають у реакцію з міддю. Вони легко лудяться і рідко зазнають корозії, але покриття чутливе до жорстких методів очищення.

Олов’яні наконечники для паяльників відрізняються високою зносостійкістю, але вони швидко окислюються та негативно впливають на якість паяння. Багатошарові наконечники найкращий вибір, оскільки вони мають усі переваги міді, олова та нікелю. Керамічні наконечники чудова альтернатива металевим. Вони мають відмінну міцність і корозійну стійкість, але по теплоємності поступаються мідним.

Щоб забезпечити довговічність змінних наконечників, необхідно дотримуватись наступних правил:

  • їх не можна чистити наждачними паперами чи напилками
  • не перегрівайте їх під час роботи
  • після завершення паяння рекомендується залишити краплю припою на наконечнику паяльника
  • зберігати тільки в сухих приміщеннях, щоб уникнути появи іржі
  • слід регулярно очищати за допомогою губки, змоченої у призначеному для цього розчині
  • не докладайте надмірних зусиль до паяльного наконечника під час паяння, це може призвести до його пошкодження або деформації
  • завжди беріть достатню кількість припою
  • заміну жала слід проводити відповідно до рекомендацій виробника паяльника

Ніколи не використовуйте тріснутий або деформований паяльний наконечник. Наконечники слід регулярно замінювати, щоб запобігти фатальному зносу, який може погіршити якість паяння. Для цього зберігайте запас наконечників різних форм, розмірів та матеріалів, щоб завжди можна було знайти оптимальний наконечник для паяння, необхідного в даний момент, та не використовувати зношений наконечник.
